Guia Gráfico Pizza

Voltar
BI > BI Desenvolvedor > Dashboard > Guia Gráfico Pizza

Apresenta configurações específicas para o Gráfico Pizza.
Publicação

• Múltipla Seleção: Altera o modo de seleção do Gráfico Pizza, permitindo selecionar mais de um registro. Se clicar com o botão direito no gráfico será possível selecionar Todos, Nenhum ou Inverter os registros selecionados. Para permitir não selecionar registros a opção Filtro Opcional deve estar marcada.

Comportamento

• Totalizar: Cria uma pizza de total.

Legenda

• Visível: Define a visibilidade da legenda.
• Posição: Define a posição da legenda referente ao gráfico, tendo como opções: inferior, superior, esquerda e direita.

Título Série

• Visível: Define a visibilidade do título da série. Nos campos ao lado é possível modificar a fonte e a cor do seu título.

Rótulo

• Visível: Define todos os rótulos das séries como visível.
• Invisível: Define todos os rótulos das séries como invisível.
• Por Série: A apresentação ou não dos rótulos serão definidos em cada série.
• Descrição: Apresenta o valor referente a dimensão.
• Valor: Apresenta o valor referente a métrica.
• Percentual: Apresenta o valor referente a métrica em percentual.

Aparência

• Paleta de Cores: Define as cores do gráfico. Clique aqui para conhecer o cadastro de Paleta de Cores.

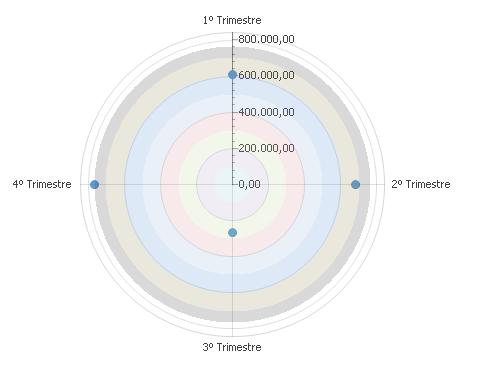

Radar

• Regra: Utilizada no item para preencher os círculos internos.

Entenda mais sobre o Gráfico Pizza, acesse:BI - Como Fazer - Gráfico Pizza

Propriedades

Título Série

• Fonte: Fonte dos títulos das pizzas.

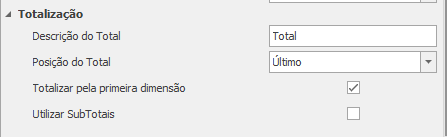

• Descrição do Total: Descrição da série de total.
• Posição do Total: Indica se a série de total será apresentada antes ou depois das outras séries.

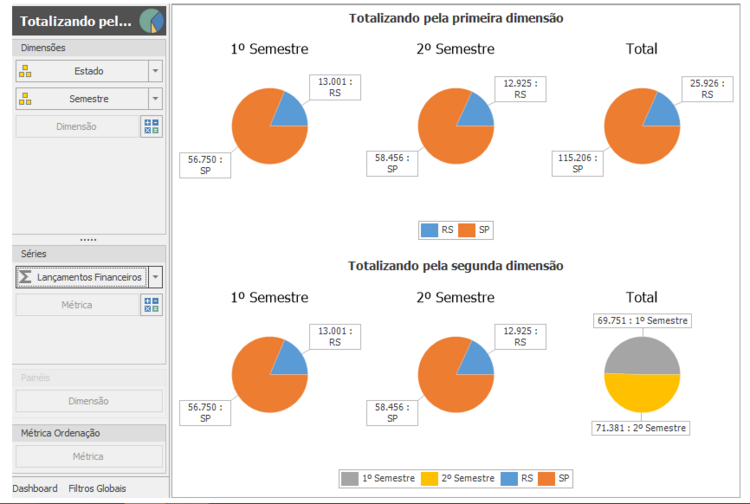

• Totalizar pela primeira dimensão: Totaliza os dados pela primeira dimensão informada no gráfico pizza.

• Utilizar SubTotais: Indica se deve apresentar os totais de cada dimensão do gráfico juntamente com o total geral.

Clique aqui para visualizar as outras propriedades do Gráfico Pizza.

Configurações

Apresenta configurações auxiliares para o Gráfico Pizza.
Dimensões

Contém uma ou mais dimensões que serão adicionadas ao Gráfico Pizza. Estas Dimensões poderão ser utilizadas para publicar o seu registro selecionado em outros Itens, clique aqui para conhecer como utilizar a Publicação Drill.

Séries

Contém uma ou mais métricas que serão adicionadas ao Gráfico Pizza e pode conter métricas ocultas.
Adicionando uma métrica mais de uma vez.

Métrica Ordenação

Contém uma métrica que definirá a ordenação do Gráfico Pizza.

Através da métrica de ordenação é possível configurar aplicação da função TOP. Clique aqui para maiores informações.

Configurações Dimensão

Ao clicar em uma dimensão, as configurações dela serão disponibilizadas.

• Descrição: Informa a descrição original da Dimensão.
• Tabela: Informa a Tabela pertencente a Dimensão.
• Título: Define o título da Dimensão.
• Regra: Define a regra que será aplicada nos elementos do gráfico.

Configurações Métrica

Ao clicar em uma métrica, as configurações dela serão disponibilizadas.

• Geral
  • Descrição: Informa a descrição original da Métrica.
  • Máscara: Define a máscara que será aplicada nos conteúdos da Métrica. Clique aqui para conhecer a Máscara.
  • Tabela: Informa a Tabela pertencente a Métrica.
  • Título: Define o título da Métrica.
• Rótulo
  • Descrição: Apresenta o valor referente a dimensão.
  • Legenda: Apresenta o valor referente a métrica.
  • Visível: Define a visibilidade do rótulo da série.

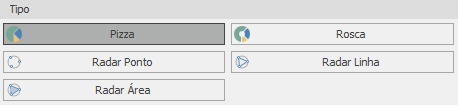

Tipo Gráfico Pizza

Define o tipo do gráfico.

Expressão
Clique aqui para conhecer as expressões.

Título Customizado

Permite customizar seu título com os filtros que estão sendo aplicados no Item. Clique aqui para conhecer o editor.

Dividindo por métricas

Na versão 23.10 do BI podemos dividir um gráfico pizza por métricas diferente do padrão de dividir por dimensões.

Para isso deveremos seguir alguns passos:

1- Abra o BI e crie ou selecione dashboard desejado;

2- Crie ou selecione o gráfico pizza desejado;

3- Vá em propriedades ao lado de fonte de dados no canto inferior esquerdo da tela;

4- Ache a propriedade denominada “Fatias por” e troque de dimensões para métrica.

Apos isso devemos colocar as métricas e dimensão desejados para mostrar o gráfico em tela

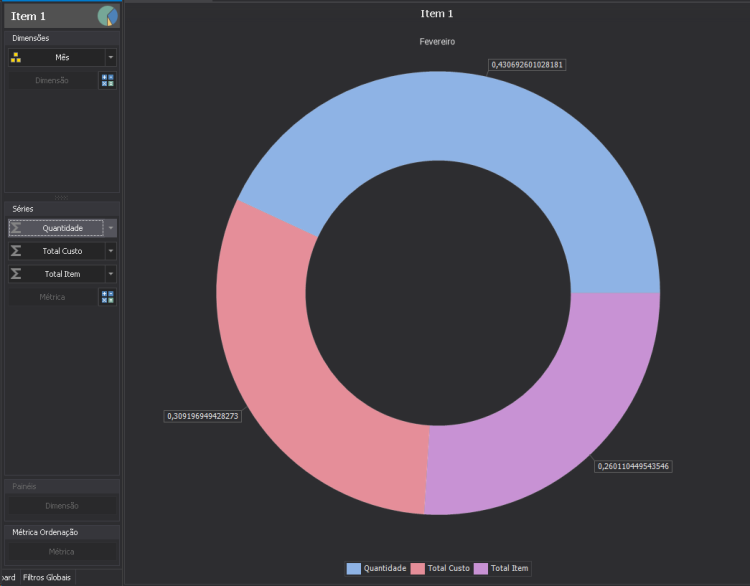

Nesta imagem podemos ver que pode ser feito com o gráfico rosca e suas outras variações
