BI > BI Desenvolvedor > Dashboard > Guia Mapa

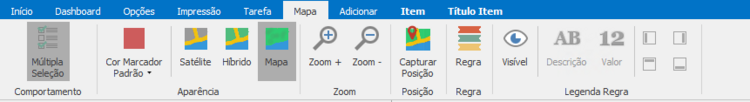

Mapabi

Apresenta configurações específicas para o Mapa.

Comportamento

  • Múltipla Seleção: Altera o modo de seleção do Mapa, permitindo selecionar mais de um registro.


Aparência

  • Cor Marcador Padrão: Define a cor do marcador que será colocado no mapa, propriedade válida quando o item da Regra não conter Imagem nem Cor de Fundo.


Zoom

Aumenta e diminui o zoom do mapa.
Posição

  • Regra: Define a regra que será aplicada para desenhar os marcadores do mapa.

Clique aqui para conhecer o cadastro de Regras.

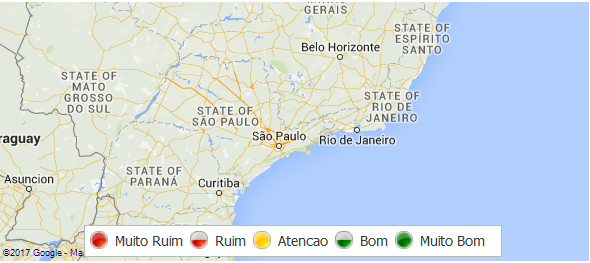

Legenda Regra

Define se deve apresentar uma legenda com os valores dos itens da Regra, válido somente quando houver Regra.

Mapabi2

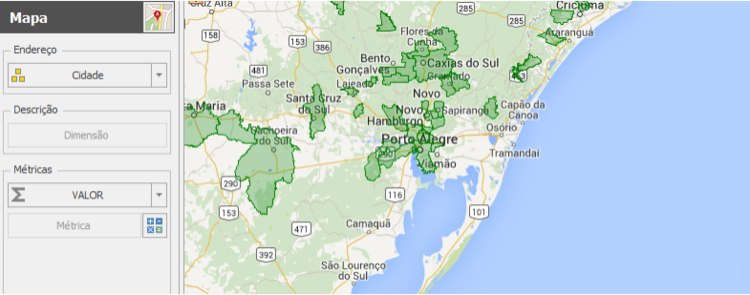

Derivação de Cidade

Quando utilizada uma dimensão do tipo derivação de cidade, será desenhada no mapa a região referente ao conteúdo da dimensão.

Mapabi3

Propriedades

Apresenta propriedades auxiliares para o Mapa.

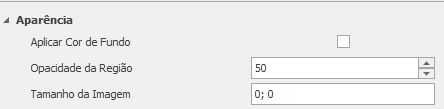

Aparência

Mapabi4
  • Aplicar Cor de Fundo: Define se será aplicado a cor de fundo da Regra.
  • Opacidade da Região: Define a opacidade da região.
  • Tamanho da Imagem: Define o tamanho da Imagem, quando esta propriedade não for informada, o tamanho da imagem original será mantido.

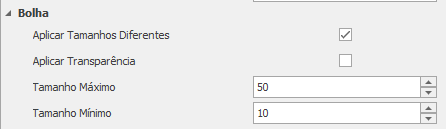

Bolha

Mapabi5
  • Aplicar Tamanhos Diferentes:Aplica tamanhos diferentes nas bolhas.
  • Aplicar Transparência: Pode ser aplicado transparência na cor da bolha.
  • Tamanho Máximo: O limite máximo do tamanho da bolha pode ser 100.
  • Tamanho Mínimo: O limite mínimo do tamanho da bolha pode ser 10.


Comportamento

Mapabi6
  • Mostrar tela de erros: Apresenta tela com erros se estes existirem.
  • Selecionar Registro Opcional: Quando utilizado permite não selecionar registros, com isso os itens que recebem publicação não serão filtrados.

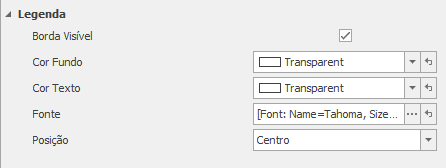

Legenda

Mapabi7
  • Borda Visível: Define se será apresentado a borda.
  • Cor Fundo: Define a cor de fundo da legenda.
  • Cor Texto: Define a cor do texto da legenda.
  • Fonte: Define a fonte da legenda
  • Posição: Define a posição da legenda.

Configurações

Apresenta configurações auxiliares para o Mapa.

Endereço

Contém uma dimensão que será adicionada ao Mapa. Dimensão será responsável por demarcar os pontos no Mapa. Utilizar endereços mais completos possíveis. Esta Dimensão poderá ser utilizada para publicar o seu registro selecionado em outros Itens, [[Propriedades Dimensão #Propriedades Dimensão|clique aqui para conhecer como utilizar a Publicação Drill.

Mapabi8


Descrição

Contém uma dimensão que será adicionada ao Mapa. Dimensão será responsável por descrever a descrição do local do ponto. Esta Dimensão poderá ser utilizada para publicar o seu registro selecionado em outros Itens.

Dimdispersão


Métricas

Contém métricas e expressões que serão adicionadas ao Mapa. A primeira métrica será responsável pelo tipo de marcação dos pontos no Mapa, se ela possuir Regra com imagem, a mesma servirá como ponto no mapa, caso contrário a cor de fundo da regra será utilizada, se a mesma não for transparente.

Confgrid3

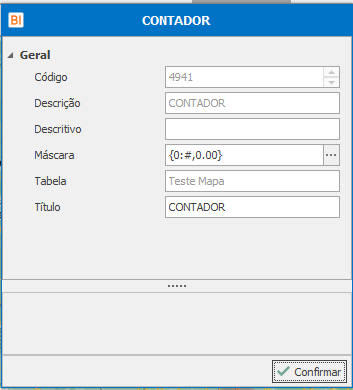

Configurações Métrica

Ao clicar na métrica, as configurações dela serão disponibilizadas.

Mapabi9
  • Descrição: Informa a descrição original da Métrica.
  • Máscara: Define a máscara que será aplicada nos conteúdos da Coluna. Clique aqui para conhecer a Máscara.
  • Tabela: Informa a Tabela pertencente a Métrica.
  • Título: Define o título da Métrica.
